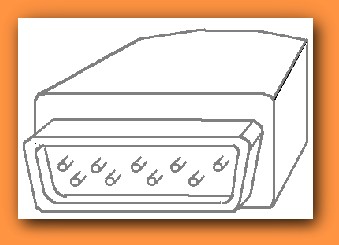

Провода к устройствам компьютера подключаются достаточно несложно, так как предусмотрена соответствующая защита, когда разъемы (далее мы будем их также называть штекерами), вставляются только в нужные места в силу того, что имеют разные размеры, направляющие, определенную конфигурацию. Исключением могут быть довольно экзотические случаи, например, когда используется нестандартная мышь, но они встречаются довольно редко. При подключении не применяйте силу и осмотрите обе части разъема на их соответствие друг другу. Разъемы делятся на два вида: «папа» и «мама». Разъемы типа «мама» имеют пластину, в которой находятся отверстия (см. рис. справа), а «папа» имеют внутри штыри (см. рис. слева).

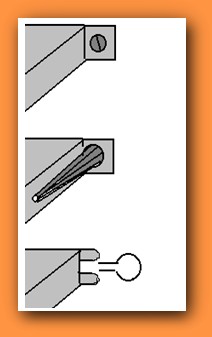

Кроме того, часто по бокам разъема находятся винты, в некоторых случаях различной формы, как показано на рис. справа, где изображены три основных вида. Первые два имеют винты, один из которых требует отвертки, а второй содержит вытянутый конус, за который закручивают винт. Третий вид содержит две металлические пластины, на которые надевается находящейся на штекере фиксатор из проволочки, к которому присоединяется разъем. Желательно винты, находящиеся по бокам разъема, прикручивать при подключении проводов, чтобы соединение было надежным. Если устройство, провод к которому подключен, не работает, то нужно закрутить винты, скорее всего дело в надежности соединения.

Сам системный блок располагается в корпусе (для стационарных компьютеров).

В 1995 году компанией Intel был предложен стандарт АТХ для конструкции корпуса, в котором унифицировано расположение основных устройств. Для этого типа корпуса разработана материнская плата, носящая аналогичное название АТХ и имеющая примерный размер 30.5 х 24.4 см. При этом в системном блоке рассчитана циркуляция воздуха, чтобы охлаждать наиболее нагреваемые устройства, кроме того, кабели рационально размещены, имеется новый тип блока питания, все порты расположены на материнской плате с выходом на заднюю стенку системного блока. Большинство проводов вставляется в разъемы задней части системного блока. Затем были созданы и другие форматы, основанные на АТХ для настольных вариантов: Мini-ATX, Micro-ATX и другие

Разъемы ноутбука аналогичны разъемам стационарного компьютера (кроме разъемов подключения сетевого кабеля и подключения питания монитора) и буду рассмотрены также ниже.

Разъемы на задней стороне системного блока зависит от типа материнской платы. На ней находятся (только для стационарных компьютеров, выпускаемые в прошлом):

- отверстие для вентилятора;

- разъем для подключения сетевого кабеля, обеспечивающего энергопитание всех устройств, находящихся в системном блоке;

- штекер для подключения питания монитора. Этот штекер в настоящее время используется редко, так как монитор обычно подключается непосредственно в сеть, что снижает нагрузку на блок питания. Первые три элемента практически находятся на блоке питания;

- блок разъемов для подключения внешних устройств.

Отдельно рассмотрим блок с разъемами системного блока АТХ (смотри рисунок ниже).

Типы разъемов зависят от конкретной конфигурации материнской платы. Так, если имеется встроенная аудиосистема, то справа от разъемов будет находиться блок из трех разъемов для подключения микрофона, наушников и аудиомагнитофона. Если на материнской плате имеется встроенная видеосистема, то будет присутствовать и видеовыход для подключения информационного кабеля к монитору. Также может быть встроенная сетевая подсистема, для подключения к другим компьютерам в сети. На всех современных компьютерах имеются разъемы USB, к которым можно подключить устройства, имеющие работать по этому стандарту (принтер, сканер, модем, клавиатуру, мышь и пр.). Количество этих разъемов может быть разное от двух до четырех и более. На плате могут быть не один, а два последовательных разъема, а также присутствовать другие конфигурации.

На переднюю панель системного блока могут быть выведены один, два или четыре разъема USB, а также разъемы для работы со звуком. Эти разъемы могут быть непосредственно видны на панели, но могут и скрываться под крышкой.

Разъемы могут иметь разные цвета, которые означают следующее:

зеленый - разъем мыши PS/2 (для стационарных, рисунок справа);

фиолетовый - разъем клавиатуры PS/2 (для стационарных, рисунок ниже).

На ноутбуках такие разъемы практически отсутствуют. Мышь и клавиатура имеется в корпусе или можно подключить другую клавиатуру и мышь через разъем USB. Отметим, что штекеры клавиатуры и мыши имеют такой же цвет, что и разъемы, то есть, у мыши – зеленый, а у клавиатуры – фиолетовый.

USB, к которому можно подключить большое количество устройств (вид двух разъемов показан справа). Наиболее распространены следующие стандарты этого устройства – USB – 1.0, запушенный в 1996 году, USB – 1.1, принятый в 1998 году и впервые получивший распространение, USB – 2.0, наиболее распространенный в настоящее время и принятый в 2000 году, USB – 3.0, разработанный в 2008 году и имеющий не четыре провода, как ранее (2 информационных и 2 для подачи питания внешнему устройству), а еще дополнительно 4 линии связи, в результате сам провод стал толще. В настоящее время наиболее распространен стандарт 2.0, и все более появляется стандарт 3.0. Если подключить устройство стандарта 1.0 к разъему 2.0, то он будет работать по стандарту 1.0 и наоборот.

USB (Universal Serial Bus - универсальный последовательный канал) служит для подключения внешних устройств со скоростью передачи (стандарта 2.0): низкой 1,5 Мбит/сек или высокой 12 Мбит/сек и обеспечивает двунаправленную передачу данных (рисунок слева).

Питание устройство может получать от шины или иметь свой источник питания, который подключается к электросети. Чтобы идентифицировать устройство, каждый элемент должен иметь свой собственный номер, который определяется по его серийному номеру при включении компьютера. Наиболее распространенная версия – USB 2.0, однако в последнее время начал появляться стандарт USB3.0, скорость передачи данных которого возрастает до 4.8 Гигабит в секунду. Разъемы данного стандарта имеют не четыре линии, а восемь, поэтому провод вдвое толще. Кроме того, увеличена мощность передаваего тока для питания внешних устройств с 500 мА до 900 мА, что позволяет подключать более энергоемкие устройства. Между тем, в разъем USB 2.0 можно установить вилку провода USB 3.0 и наоборот.

К этому разъему можно подключить, как уже упоминалось, мышь и клавиатуру. При этом в ноутбуке сенсорная панель и клавиатура также продолжат работать. Чтобы их отключить, можно воспользоваться установками BIOS. Вид разъема показан слева.

Можно подключить принтер. Ранее принтеры подключались к параллельному порту, сейчас, в основном, к разъему USB.

Кабель для подключения принтера, сканера, МФУ имеет два разъема: один – USB типа А или в просторечье просто USB и подключается к комппьютеру, второй USB тип В, подключается к внешнему устройству, как показано на рисунке справа.

К данному разъему можно подключить внешний диск (рисунок слева). Существует два типа внешних жестких дисков, один (на рисунке) имеет один провод для подключения к компьютеру. По этому проводу передаются данные, и осуществляется питание жесткого диска. Либо внешний жесткий диск, имеющий два провода, один подключается к сети, второй к компьютеру.

Существует еще один кабель, который может быть необходим, на одном конце разъем USB, на втором – mini USB, вид которого показан справа.

К данному разъему подключаются сотовые телефоны, фотоаппараты, МР3 устройства.

Также при помощи разъема USB можно подключить флешку (или флеш-диск USB, или USB-флеш), которая имеет память в 2, 4, 8 и более гигабайт (смотри рисунок ниже). На ней можно хранить информацию, переносить данные на другой компьютер, с нее можно загрузить компьютер (нетбук).

К данному разъему можно подключить вебкамеру, вид которой показан выше.

К разъему USB возможно подключить TV-тюнер, чтобы посмотреть телевизионные передачи. Если имеется тюнер кабельного телевидения, то можно воспользоваться проводом, который показан выше. Вид тюнера показан ниже.

Иногда бывает, что шнур до принтера короткий, тогда можно воспользоваться удлинителем, на одном конце – разъем USB, на втором разъем, в который вставляется разъем USB (рисунок ниже).

Устройств для подключения может быть больше, чем разъемов в компьютере. Тогда можно воспользоваться хабом (или разветвителем), вид которого показан ниже.

Следующий разъем – (темно-голубой у стационарных компьютеров) - порт VGA, необходимый для передачи данных для монитора (рисунок справа). Монитор может подключаться и через разъем DVI-I, вид которого показан слева, позволяющий передать как аналоговые, так и цифровые данные на монитор. Для ноутбуков этот разъем позволяет подключить внешний монитор.

Следующие разъемы – RJ-45 и RJ-11. Первый служит для подключения к сети, а второй к модему телефонной линии. Для того, чтобы подключиться к системе интернет можно воспользоваться следующими возможностями, которые зависят от провайдера, который предоставляет эти услуги: - подключить кабель к разъему RJ-45 иногда он называется LAN; - подключить через телефонную линию, используя модем к разъему RJ-11 или подключить модем через разъем USB. Несмотря на то, что разъемы RJ-45 и RJ-11 похоже друг на друга, но вставить неподходящий разъем не удается. При подключении интернета обычно не используются драйверы при подключении к разъему LAN. В других случаях подключение может сразу заработать либо потребуется подключить драйверы для них в зависимости от типа модема и от операционной системы, которая используется на компьютере.

Если имеются индикаторы около разъема LAN для работы в сети, то они означают следующее:

зеленый индикатор выключен – скорость передачи 10 Мбит/сек;

зеленый индикатор включен – скорость передачи 100 Мбит/сек;

желтый индикатор выключен – соединения нет;

желтый индикатор горит постоянно – соединение установлено;

желтый индикатор пульсирует – идет обмен данных по сети.

На компьютере может быть разъем IEEE 1394. Этот стандарт позволяет более быстро передавать данные, чем USB 2.0, но не так распространен, то есть имеется не так много устройств, которые используют данный стандарт.

Последовательный (рисунок слева) и параллельный (рисунок ниже) разъемы выходят из употребления и в настоящее время на ноутбуках не устанавливаются, только на стационарных компьютерах. Более подробно о них можно почитать в разделе о техническом обеспечении компьютера.

Аудио разъемы показаны в предыдущей части, отметим, что на стационарном компьютере их цвета следующие:

розовый - микрофонный вход;

светло-зеленый - линейный аудиовыход (для наушников);

ярко-голубой - линейный аудиовход.

Три разъема для звуковой подсистемы обычно расположены вертикально, как показано на рис. выше, однако, могут быть расположены и горизонтально и над ними может находиться MIDI (Musical Instrument Digital Interface - цифровой интерфейс музыкальных инструментов) разъем для подключения музыкальных устройств (синтезаторов, MIDI-клавиатур). Для 6ти канального звука на плате может присутствовать два дополнительных разъема черного цвета, где каждый выход - стерео и соответствует двум колонкам.

На компьютере может находиться разъем для вставки ExpressCard (рисунок справа). Обычно в ноутбуке в этот слот установлена заглушка (рисунок слева). Для того, чтобы извлечь ее, нужно слегка нажать на нее и отпустить, она должна выдвинуться наружу. Ниже  расположена кнопка включения инфракрасного излучения (смотри далее).

Устройство чтения карт памяти типа «8 в 1» обеспечивает чтение следующих карт памяти: Secure Digital (SD), SDIO, MultiMediaCard (MMC), Memory Stick, Memory Stick PRO, xD-Picture Card, Hi Speed-SD, Hi Density-SD. В новом компьютере в слоте установлена заглушка. Для того, чтобы извлечь ее, нужно слегка нажать на нее и отпустить, она должна выйти.

Устройства инфракрасного излучения. В некоторых компьютерах, особенно в переносных, могут использоваться каналы инфракрасного диапазона, которые передают данные при помощи не проводов, а инфракрасного излучения, не влияющего на радиоволны, поэтому поэтому на работоспособность радиоприемника не оказывает вредного воздействия. Инфракрасные волны имеют небольшой радиус действия, не проходят через стены, что позволяет работать с такими устройствами конфиденциально. Они называются IrDA по названию ассоциации, которая определяет стандарты для этих устройств, и позволяют передавать данные со скоростью 115,2 Кбит/сек, а для высоких скоростей - 1,152 и 4 Мегабит/сек. На корпусе они не имеют разъема.

Также не имеет разъема стандарт Bluetooth.

Перед включением компьютера, следует соединить компьютер с электросетью. Почти все такие устройства имеют электровилку с утолщенными контактами (для стационарных компьютеров) и возможностью подсоединения к заземлению. Соответственно и электророзетка должна обеспечивать подключение таких вилок (так называемая евровилка и евророзетка).

Сетевые фильтры – наиболее распространенный вид устройств для электропитания различных приборов в основном из-за своей дешевизны по сравнению с другими. Представляет собой блок розеток и имеет кнопку включения, что очень удобно, так как одной кнопкой можно включить все устройства, которые подсоединены к фильтру. Они могут частично подавлять шумы и всплески, иногда гребни. Данный вид рекомендуется и для подключения бытовых приборов, таких, как радиоприемники, телевизоры, видеомагнитофоны и пр., что продлевает срок их службы. Кроме того, они имеют евророзетки, так что не нужны дополнительные переходники. А если еще добавить, что стоимость их ненамного больше, чем простого удлинителя с евророзетками, то легко объяснить их большую популярность.

Стабилизаторы – подавляют те же виды нарушений электропитания и имеют улучшенные характеристики для этого подавления, но более дороги и громоздки. Используются редко, хотя и более долговечны.
